Пункты редуцирования газа узлом учета «Газовичок - 80000», «Газовичок - 210000» с основной и резервной линиями редуцирования

Пункты редуцирования газа «Газовичок» могут исполняться в шкафу, на раме и в блоке. Предназнаечны для снижения выского давления и поддержания его на заданном уровне, независимо от изменения расхода газа и входного давления. Пункты имееют основную и резервную линию редуцирования.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Условное обозначение

Прим. "Газовичок - А0000 - 30000"
где А0000 - регистрационный индивидуальный код изделия (РИК*);
30000 - наибольшая пропускная способность регуляторов давления из перечня применяемых в даннном типоряду.

Типоряды пунктов редуцирования газа «Газовичок»

30000 80000** 210000**
Применяемые
регуляторы
давления газа






GasTeh
135BV DN100
(или аналог)
РДГ-150



РДБК-200
РДП-200
РДО-200
GasTeh 135BV DN150
(или аналог)
GasTeh 139BV DN150
(или аналог)
Pietro Fiorentini Reval
DN100 (или аналог)
GasTeh 139BV DN200
Pietro Fiorentini Reval
DN200
или аналоги



Схема пневматическая функциональная «Голубой поток - 80000»
и «Голубой поток - 210000»

Схема пневматическая функциональная «Газовичок - 80000» и «Газовичок - 210000» :

1 — кран шаровой (дисковый затвор); 2 — фильтр газовый; 3, 4 — кран шаровой; 5 — регулятор давления газа; 6 — клапан предохранительный сбросной; 7 — входной манометр; 8 — газовый конвектор; 9 — выходной манометр; 10 — счетчик газа; 11 — кран под манометр; 12 — регулятор давления газа на отопление; 14 — дифманометр; 16 — поворотная заглушка ; 17 — счетчик газа; 18 — затвор дисковый с мех. приводом; 19 — глушитель шума; 20 — клапан термозапорный; 21 — клапан электромагнитный

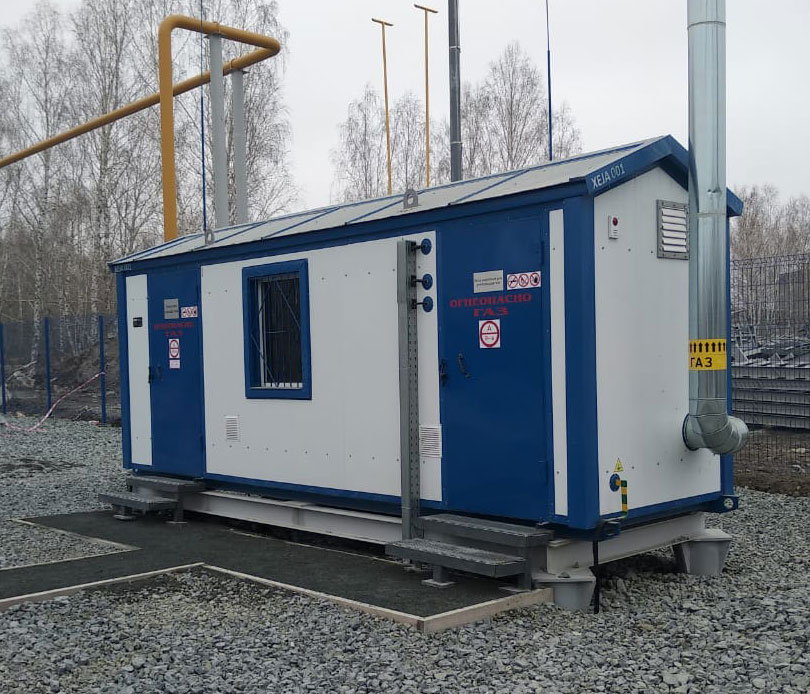

Пункты редуцирования газа исполнение в блоке (в дальнейшем ПГБ) «Газовичок» предназначены для снижения высокого или среднего давления до требуемого, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, а также для технологического или коммерческого учета газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

  • — узел фильтрации;
  • — узел учета;
  • — основная линия редуцирования давления газа;
  • — резервная линия редуцирования давления газа,объединяемые в одном или нескольких технологических блок-модулях.
  • — после входных дисковых затворов и перед выходными затворами основной и резервной линий фильтрации;
  • — после входных дисковых затворов и перед выходными затворами основной и резервной линий редуцирования.

В ПГБ к выходной линии, на расстоянии не менее 5 ДУ от перехода, подключены предохранительный сбросной клапан и импульсный трубопровод.

Принцип работы: газ по входному трубопроводу через входное запорное устройство 1 и фильтр 2 основной линии поступает на счетчик газа 10 (в том числе с электронным корректором) и далее — к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и через выходное запорное устройство 18 — к потребителю.

Контроль давления на выходе пунктов производится выходным манометром 9.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 6 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительный запорный клапан, либо встроенный в регулятор, либо расположенный отдельно на линии редуцирования, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 7, предназначенный для замера давления на входе в ПГБ. Для определения перепада давления на фильтрующей кассете предусмотрен дифференциальный манометр 14. В случае ремонта оборудования газ поступает к потребителю по резервнымлиниям фильтрации и редуцирования, идентичным основным по составу технологического оборудования.

На основной и резервной линиях редуцирования установлены поворот- ные заглушки 16:

Линия газового обогрева ПГБ состоит из крана на входе в линию 3, регулятора давления газа 12, клапана термозапорного 20 (рис. 10.8), клапана предохранительного электромагнитного 21, счетчика газа 17, газовых конвекторов 8.

Габаритный чертеж пункта редуцирования газа исполнение в блоке (ПГБ)«Голубой поток - 80000» и «Голубой поток 210000»

Габаритный чертеж пункта редуцирования газа исполнение в блоке (ПГБ)«Газовичок - 80000» и «Газовичок 210000»;:

1 — рабочий отсек; 2 — светильник; 3 — газовый конвектор; 4 — ввод электрокабеля; 5 — дефлектор; 6 — молниеотвод; 7 — Рвх. ; 8 — Рвых.; 9 — продувочный патрубок; 10 — выход ПСК; 11 — электрощит; 12 — вход ПСК; 13 — подвод импульса; 14 — выключатель

Наименование регулятора ПГБ* Ду, вход/ выход

Рвх,
МПа


Рвых,
Мпа
Мах, расход, м3 Масса,
кг
А,
мм
B,
мм
C,
мм
D/D1,
мм
РДГ–150 9000 2700 2600 900/2200 150/250 1,2 0,0015–0,6 27000 8000
135BV DN100 9000 2700 2600 900/2200 100/250 1,2(2,5) 0,002–0,8 31000 8000
135BV DN150 12000 2x3000 3100 900/2200 150/350 1,2(2,5) 0,002–0,8 70000 11000
139BV DN150 12000 2x3000 3100 900/2200 150/350- 2,5 0,002–1,2 73000 11000
139BV DN200 12000 2x3000 3100 900/2200 200/500 2,5 0,002–1,2 140000 13000
РДБК-200 12000 2x3000 3100 900/2200 200/350 1,2 0,001–0,6 60000 12000
РДП-200 12000 2x3000 3100 900/2200 200/350 1,2 0,0015–0,6 80000 12000
Reval DN100 12000 2x3000 3100 900/2200 100/350 2,5 0,002–1,2 46500 9000
Reval DN150 12000 2x3000 3100 900/2200 150/400 1,2(2,0) 0,001–1,2 96500 11500
Reval DN200 12000 2x3000 3100 900/2200 200/500 1,2(2,0) 0,001–1,2 150000 14000
Reval DN250 12000 2x3000 3100 900/2200 250/600 1,2(2,0) 0,001–1,2 210000 16000
